Elmet: Neues Kaltkanal-Mess- und Regelkonzept für den LSR-Spritzguss

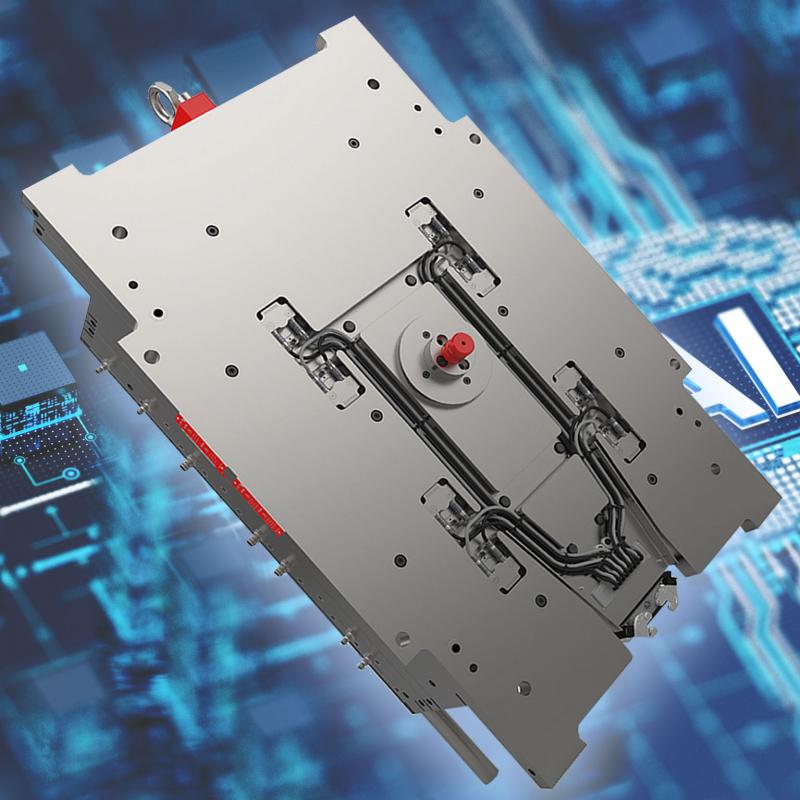

Kennzeichen der "Smartshot E"-Kaltkanalwerkzeuge von Elmet sind servoelektrisch betätigte Düsennadeln. KI soll deren Steuerung künftig optimieren - (Bild: Elmet, iStock-BlackJack3D).

Ein Entwicklungsprojekt des LSR-Werkzeugspezialisten Elmet ist das zum Patent angemeldete Kaltkanal-Mess- und Regelkonzept „Smartshot I“, eine intelligente Variante des Systems „Smartshot E“ mit seinen servoelektrisch betätigten Düsennadeln. Nach der Umsetzung in die Praxis soll damit der Anfahrvorgang vollautomatisiert erfolgen können. Zudem sollen sich geregelte Familienwerkzeuge mit unterschiedlichen Kavitätenvolumen ohne zusätzliche Sensorik realisieren lassen. Kaskadierte Einspritzvorgänge mit zeitverzögerter Öffnungs- bzw. Schließbewegung sollen dann ebenso möglich sein wie Einspritzvorgänge mit teilgeöffneter Nadel zur gleichzeitigen Füllung der Kavitäten mit unterschiedlichen Volumenströmen je Düse. Elmet präsentiert dieses neue Konzept erstmals auf der LSR 2025 (16. bis 19.6.2025 in Irvine/California).

„Smartshot E“ galt bei seiner Vorstellung zur Fakuma 2021 als eines der ersten vollelektrischen, servomotorisch angetriebenen Kaltkanalsysteme für die Verarbeitung von Flüssigsilicon-Kautschuken (LSR). Von der Technik her ist das „Smartshot-I“-Entwicklungskonzept gleich aufgebaut. Zusätzliche rheologisch basierte Features sollen aber die Beherrschbarkeit des Spritzgießprozesses durch den Einsatz von KI mit selbstlernenden Funktionen weiter verbessern können.

Diese Erweiterung soll sich auf jedem bestehenden „Smartshot-E“-Werkzeug einrichten bzw. nachrüsten lassen. In Kombination mit kompatiblen Spritzgießmaschinen mit entsprechender Schnittstelle soll es dann für alle Anwender nutzbar sein. Dabei ergänzt der Typ „Smartshot I“ zukünftig den Typ E. Auch weiterhin umfasst das Portfolio der Nadelverschluss-Kaltkanalsysteme von Elmet die pneumatische Version „Smartshot P“ und mit dem Typ „Smartshot PE“ eine hybride Version mit pneumatisch ausgeführter Nadelbewegung und elektrischer Hubverstellung.

Selbstlernend schneller und sicherer zum Ziel
Die „I“-Technologie basiert auf der Online-Rheometrie zur kontinuierlichen Optimierung des Prozesses und zur Bestimmung der tatsächlichen Materialviskosität im spritzgießrelevanten Scherratenbereich. Sie nutzt dazu eine mathematische Beziehung zwischen dem Volumenstrom der Spritzgießmaschine, den geometrischen Randbedingungen des Kaltkanals und der Scherkraft an der Nadel, um Schwankungen von Batch zu Batch zu erkennen und zu quantifizieren. Der Kaltkanal wird damit zum rheologischen Messwerkzeug.

Im Lernmodus erkennt das System automatisch das zum Füllen einer Kavität erforderliche Materialvolumen. Dies erleichtert insbesondere bei Familienwerkzeugen mit mehreren, unterschiedlich großen Kavitäten das Einrichten und Optimieren. Vorbereitet für die Integration von Künstlicher Intelligenz (KI) soll das System zukünftig selbststeuernde Spritzgießmaschinen unterstützen können, wenn die Steuerung von „Smartshot I“ zu einem späteren Zeitpunkt in die der Spritzgießmaschine integriert sein wird.

Präzision im µm-Bereich
Bei den Typen E und I übernehmen servoelektrische Antriebe die Aufgaben der bis vor kurzem noch standardmäßig verwendeten pneumatischen Kolben. Dazu ist ein hochdynamischer, bürstenloser 24-V-DC-Motor mit 50 W Leistung und minimaler Abwärme im Einsatz, der kurzzeitig eine dreifache Überlastung ermöglichen soll. Als einer der derzeit kleinsten und kompaktesten Antriebe auf dem Markt soll dieser besonders enge Nestabstände ab 44 mm ermöglichen. Der effektive Hub beträgt 4 mm, und das System erreicht eine Genauigkeit von 0,09° pro Umdrehung, was den Fehlerbereich auf +/- 0,05 % oder +/- 0,002 mm reduziert. Gegenüber pneumatischen Systemen sollen damit deutlich schnellere und präziser kontrollierbare Nadelbewegungen und -positionierungen sowie minimierte Abweichungen von Schuss zu Schuss möglich sein. Darüber hinaus unterstützt die aktive Nadelsteuerung eine gleichmäßige Füllung der Kavität, selbst wenn der Kaltkanal nicht perfekt ausbalanciert ist, sowie eine Kaskadierung der Einspritzphase durch Verzögern der Nadelöffnung beziehungsweise verlängertes Einspritzen.

Zu den generellen Vorteilen des servoelektrischen Antriebs nennt Elmet die Echtzeit-Regelung der Nadelposition inklusive permanenter Positionsüberwachung. Dank der Verdrehsicherung der Nadeln sollen sich die Geometrien der Nadelspitzen an die Kavitätskontur anpassen und so Markierungen am Anspritzpunkt auf ein Minimum reduzieren lassen. Die Nadelöffnung lässt sich auf 0,002 mm genau einstellen. Die Nadel-Öffnungs- und Schließzeiten liegen im Bereich von Hundertstelsekunden, und die Nadelbewegungen an unterschiedlichen Anspritzpunkten sollen sich perfekt ausbalancieren lassen.

Nicht mehr weit zur Praxisreife
Im aktuell erreichten Entwicklungsstand ermöglicht die für „Smartshot I“ eingesetzte Steuerungssoftware, die Kaltkanal-Signale präzise zu messen und den Nadelhub individuell und dynamisch an die spezifischen Anforderungen jeder Kavität anzupassen. In Tests mit einem 16-Kavitäten-Werkzeug ließ sich den weiteren Anbieterangaben zufolge der Kaltkanal innerhalb von 20 Schuss vollautomatisch so weit balancieren, dass die produzierten Bauteile demzufolge nur noch minimale Gewichtsschwankungen von 1,5 Prozent aufwiesen. Zudem scheint eine Verkürzung der Prozess-Anfahrzeiten um rund 90 Prozent im Vergleich zum manuellen Justieren durch den Bediener realistisch. Die bevorstehende Erhöhung der CPU-Kapazität soll hier noch weitere Verbesserungen ermöglichen.

Entwicklungsleiter Thorsten Häuser: „Mit unserem Konzept ‚Smartshot I‘ treten wir an, um das Einrichten des LSR-Spritzgießprozesses deutlich zu automatisieren und anwenderfreundlicher zu gestalten. Außerdem gehen wir damit einen ersten Schritt, um die künstliche Intelligenz zunächst in das Werkzeug und später in die gesamte LSR-Verarbeitung zu bringen. Anwender werden davon erheblich profitieren, weil der personelle und finanzielle Aufwand sinken wird – sowohl beim Einrichten und Anfahren neuer Produktionen als auch in der kontinuierlichen Fehlerprävention. KI wird auch im Bereich des LSR-Spritzgusses zukünftig helfen, Prozesse weiter zu automatisieren, effizienter zu gestalten und auch trotz eventuell auftretender Störfaktoren stets an die Grenze des Machbaren zu gehen.“

Weitere Informationen: www.elmet.com

Elmet Elastomere Produktions- und Dienstleistungs GmbH, Oftering, Österreich
