Strack Norma: Neue Produkte zur Effizienzsteigerung im Werkzeug- und Formenbau

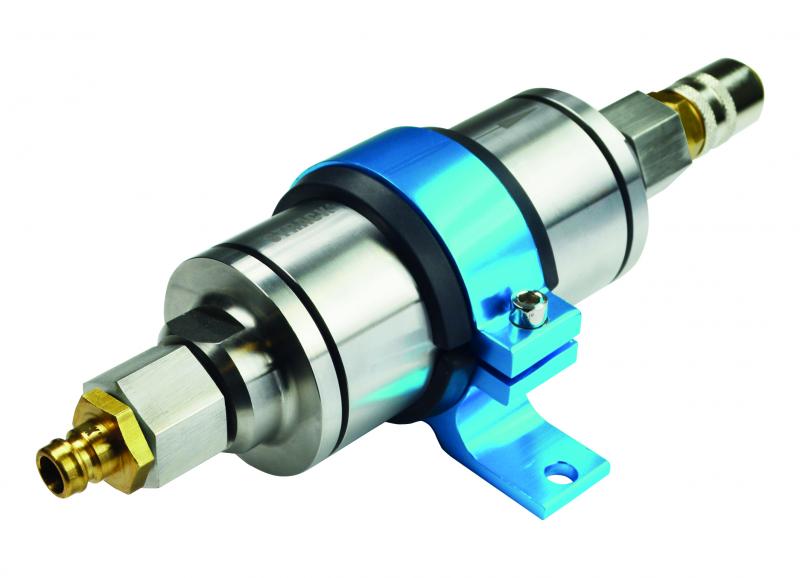

Edelstahl-Temperierfilter Z7701 - (Bilder: Strack Norma).

Der Normalienanbieter Strack Norma zeigt auf der Kuteno 2022 seine Neuheiten im Bereich des Werkzeug- und Formenbaus.

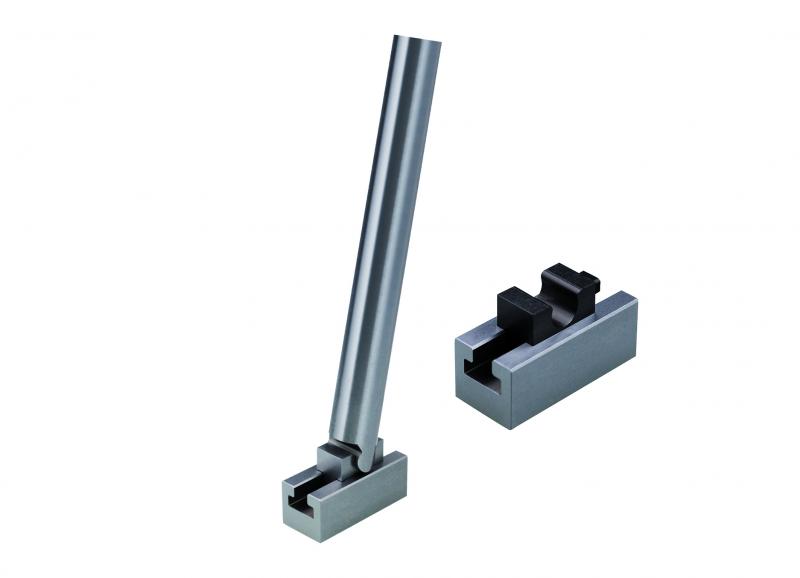

Minischieber Z4279 mit verlängerter Schrägsäule für den vereinfachten Einbau
Ab sofort gibt es den Minischieber Z4279 mit einem DLC-beschichteten Schieberschlitten, der laut Anbieter verschleiß- und wartungsarm arbeitet und demnach aufgrund seiner ungeschmierten Komponenten besonders in der Medizin- und Reinraumtechnik Anwendungen findet. Die Schrägsäule wird mit einer Länge von 400 mm und einem Durchmesser von 10 g6 geliefert und kann entsprechend der Werkzeuganforderung individuell gekürzt werden.

Minischieber Z4279 mit verlängerter Schrägsäule für den vereinfachten Einbau

Dem Konstrukteur biete der Einsatz des Z4279 den Vorteil, immer mehr Bauteile in ein Spritzgießwerkzeug integrieren zu können. Die Entformungen von Hinterschneidungen auch bei kleinen Werkzeuggrößen mit eingeschränkten Platzverhältnissen seien so problemlos möglich und dank der kompakten Bauform des kleinen Minischiebers könne eine komfortable und schnelle Einarbeitung in das Spritzgießwerkzeug jederzeit erfolgen.

Reibungsloser Produktionsprozess dank Edelstahl-Temperierfilter Z7701
Mit dem Z7701 erweitert Strack Norma sein Produktportfolio und bietet jetzt einen neuen Filter an, dessen Gehäuse komplett aus Edelstahl gefertigt ist. Besonders resistent gegen aggressive und säurebeständige Kühlmedien kann dieser in der Medizin- und Reinraumtechnik eingesetzt werden.

Der Wasserfilter Z7701, der für kleine Kühlbohrungen oder Kernkühlungen entwickelt wurde, entfernt durch seinen feinen Filtereinsatz mit 100 μ Maschenweite feinste Schmutzpartikel aus dem Kühlkreislauf, die ansonsten zu verstopften Kühlkanälen oder zu frühem Verschleiß von Dichtelementen führen können. Das soll ihn ideal für Anwendungen bei lasergesinterten Formeinsätzen und dünnen Kühlwasserbohrungen machen, da hiermit aktiv eine Verschmutzung und damit verbundene Reduzierung des Durchflusses verhindert werde. Durch seine unkomplizierte Bauweise sei der leicht demontierbare Filtereinsatz problemlos zu entnehmen, auswaschbar und leicht zu reinigen. Der Temperierfilter sei sofort einsatzbereit und könne über die Schnellkupplung Z7709 direkt in die Peripherie mitangeschlossen und durch die mitgelieferte Befestigungsklemme leicht am Werkzeug oder an der Maschine montiert werden. Auch besteht die Möglichkeit, dass ½ Zoll-Gewinde beidseitig für den Anschluss zu nutzen.

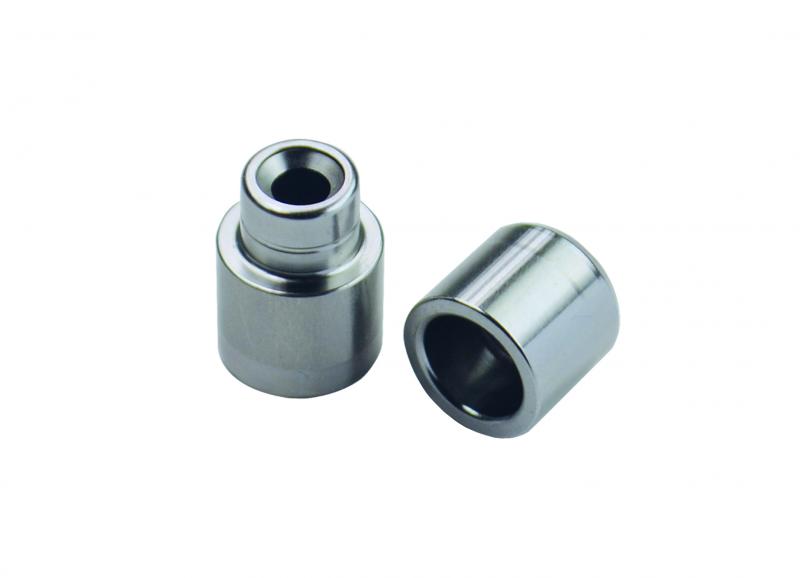

Zentriereinheit Z70

Hochpräzise Werkzeugführung dank Zentriereinheiten Z60 und Z70
Strack Norma erweitert sein Programm an Zentriereinheiten um die platzsparenden Varianten Z60 und Z70, die dank des kleinen Einbaudurchmessers und der geringen Bautiefe optimal für enge Einbauräume geeignet sein sollen. Erhältlich sind die beiden neuen zylindrischen Zentriereinheiten Z60 und Z70 in unterschiedlichen Abmessungen ab einem Führungsdurchmesser von 6 mm. Dank seines Einbaudurchmesser von 8 bis 20 mm und der geringen Bautiefe von 9 bis 11 mm sollen sie besonders für den kleinen Einbauraum geeignet sein. Während die Verschraubung der Z60 nur von der Rückseite erfolgt, kann die Z70 wahlweise von der Trennebene oder der Rückseite aus montiert bzw. demontiert werden. Da die Aufnahme im Werkzeug einfach hergestellt werden könne, bieten die Zentriereinheiten neue Möglichkeiten, Platten oder Einsätze preiswert im Werkzeug zu positionieren.

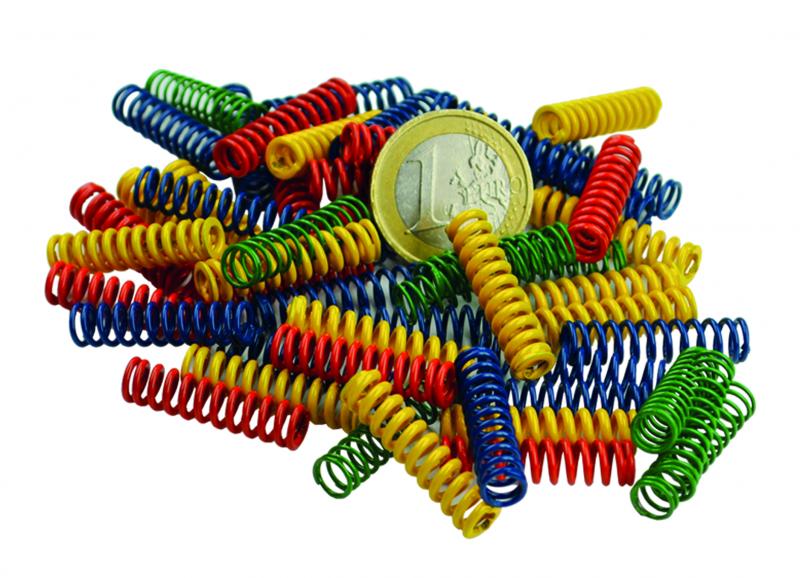

Federn

Neue Systemdruckfedern für kleine Einsätze
Für hohe Ansprüche in der Stanz -und Umformtechnik sowie im Maschinen- und Vorrichtungsbau hat Strack Norma ab sofort Druckfedern ab 6 mm Durchmesser im Programm. Die neue Serie der kleinen Systemdruckfedern soll besonders für den Einsatz in kleinen Abdrückern, federnden Druckstücken oder kleinen gefederten Einheiten konzipiert sein. Gefertigt aus Federdraht mit rundem Querschnitt stehen die Federn in vier Belastungsarten zur Verfügung. Die farbliche Abstufung in grün, blau, rot und gelb soll den bewährten Systemdruckfedern nach DIN ISO 10243 entsprechen. Bei gleichen Einbaumaßen in Hülsen- /Dorndurchmesser und Länge unterscheiden sich die Federn aber in Federkraft und möglichem Federweg. Hier kann der Konstrukteur, abgestimmt auf seinen Einbaufall, die passende Feder wählen.

Kuteno 2022, 10.-12. Mai 2022, Rheda-Wiedenbrück, Halle 1, Stand D13

Weitere Informationen: www.strack.de

Strack Norma GmbH & Co. KG, Lüdenscheid
