Günther Heisskanaltechnik: Heißkanaldüsen für seitliche und senkrechte Anspritzung

Die GÜNTHER Heisskanaltechnik GmbH (www.guenther-hotrunner.com), einer der marktführenden Hersteller von Heißkanalsystemen, präsentiert während der KMO 2009 in Bad Salzuflen Neuheiten und Weiterentwicklungen aus seiner Produktpalette zum Thema Heißkanaltechnik. Neu und bereit für Kundenanwendungen sind beispielsweise Standarddüsen mit Unterverteilung vom Typ Okta-Flow für Ein- und Mehrfachsysteme. Die Düsen sind für die seitliche Anspritzung ohne kalten Pfropfen vorgesehen. Bis zu acht Spitzen pro Düse sind möglich. Ein geteilter Einsatz ist nicht notwendig. Die Spitzen lassen sich einzeln wechseln, eine beheizte Unterverteilung sorgt für einen optimierten Temperaturverlauf. Durch die schwimmende Lagerung der Düsen lassen sich diese unabhängig von der Wärmeausdehnung betreiben.

Ebenfalls neu im Programm sind die Mehrfachdüsen in Z-Ausführung vom Typ ..SDM… für die senkrechte Anspritzung. Die Düsen sind mit und ohne Schaft sowie mit individueller Spitzenanzahl lieferbar. Zu den Eigenschaften der einfach aufgebauten Düsen zählen ein schonender Schmelzefluss und getrennt geregelte Düsenspitzen. Die Düsen haben einen festen oder steckbaren Anschluss; Düsenlängen und Einbaugeometrie sind analog zur TT-Düsenserie des Anbieters.

Die ebenfalls neuen Mehrfachdüsen in L-Ausführung des Typs 22LLT50… sind für die seitliche Anspritzung mit und ohne kalten Pfropfen vorgesehen. Die Düsen haben eine individuell unterschiedliche Spitzenanzahl, ermöglichen einen schnellen Farbwechsel und ein optimales Temperaturprofil. Die Heizung ist bei diesem Düsentyp direkt im Materialrohr integriert. Die Variante dieser Düsenreihe mit Multispitzen vom Typ MST ist für das Anspritzen ohne kalten Pfropfen in Multikavitätenwerkzeugen vorgesehen. Die maximale Spitzenanzahl beträgt 24 bei einem Stichmaß von mindestens 12 mm, einem H-Maß von mindestens 75 mm und einem Abstandsmaß von maximal 132 mm.

Ebenfalls neu im Programm ist der Elektro-Magnet-Mechanismus ME10/UV75 für den Einsatz in der Nadelverschlusstechnik. Er kann Einzelnadelventile ersetzen und ist für elektrische Spritzgießmaschinen und die Reinraumfertigung geeignet. Das gleichfalls neue Vierfach-Steuergerät eValveControl V1.0 lässt sich über Kombikabel mit dem Werkzeug verbinden. Merkmale des Geräts sind

• einzeln steuerbare Elektro-Magnete,
• LED-Anzeige für Nadelpositionen und
• Zeitverzögerung für Kaskadensteuerung.

Weiterentwickelt hat der Heißkanalspezialist seine Standarddüsen vom Typ 8-12 ..MT/..TT. Zum Schutz gegen Leckagen ist bei diesen Düsen der Verteilerraum zu den Kabelkanälen hin abgedichtet. Die Düsen ermöglichen eine problemlose Wartung und den Düsenwechsel auf der Maschine. Zwei Passungen sorgen für eine exakte Positionierung und höhere Sicherheit. Ebenfalls weiterentwickelt ist die beheizte Aufnahme vom Typ AHJ4-6 für Materialrohr-Durchmesser von 4, 5 und 6 mm. Die Aufnahme, bei der alle Bauteile auswechselbar sind, ermöglicht ein sehr gutes Temperaturprofil sowie einen einfachen Einbau auf der Grunddüse und im Werkzeug.

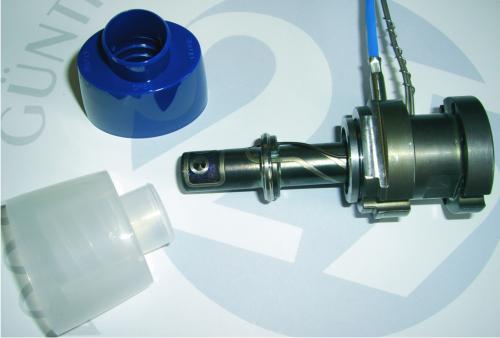

Bild: Mehrfachdüse in L-Ausführung des Typs 22LLT50… mit innen angespritzter Schraubkappe als Anwendung

KMO 2009, Bad Salzuflen, 1.-4. April 2009, Halle 21

Günther Heisskanaltechnik GmbH, Frankenberg
