Pixargus: Neues Modul für die optische Inline-Prüfung sichert die Qualität beim Beflocken

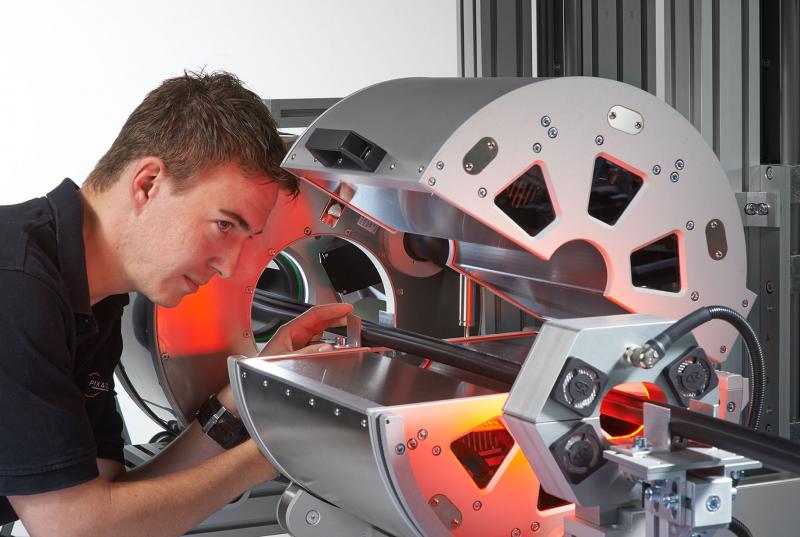

ProfilControl Systeme inspizieren die Oberflächen von Profilen aus Kunststoff oder Kautschuk.

Pixargus präsentiert auf der K 2013 das neue "Flock Detection" Modul, das Dichtprofile unmittelbar beim Beflocken inspiziert. Es soll sicherstellen, dass bei ungleichmäßiger Beflockung sofort korrigierend in den Prozess eingegriffen werden kann und nur einwandfreies Material die Produktion verlässt.

Das neue Modul ist ein Bestandteil der ProfilControlSurface (PCS) Systeme, die die Oberflächenbeschaffenheit von Profilen inline prüfen und vorwiegend in der Inline-Inspektion von Tür- und Fensterdichtprofilen in der Automobilindustrie Verwendung findet. Es detektiert und klassifiziert in Echtzeit typische Fehler, die beim Beflocken entstehen können, so zum Beispiel fehlenden Flock, Verklumpungen und Längsriefen. Die PCS-Systeme werden üblicherweise am Ende der Beflockungslinie eingesetzt.

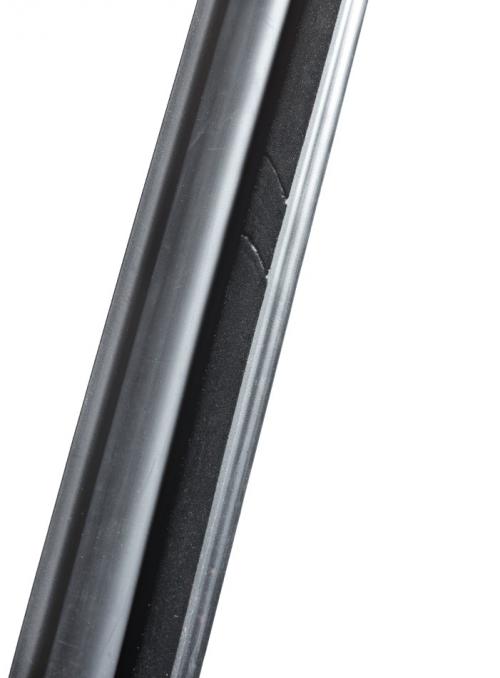

Fehlender Flock, ein typischer Fehler beim Beflocken

Der Flock muss gleichmäßig aufgetragen werden, damit die Profile ihre Dichtungsfunktion erfüllen. Außerdem sind die Dichtungsprofile an einigen Stellen im Fahrzeug gut sichtbar, sodass es bei unzureichender Oberflächenqualität zu Reklamationen kommen könne. Mit der direkten Rückmeldung in den Prozess ermögliche ProfilControl das schnelle Korrigieren des Flockauftrages und stelle so sicher, dass sich Fehler beim Beflocken nicht über längere Profilabschnitte ausbreiten.

Detektiert das System einen Fehler, zeigt es ihn grafisch an und gibt ein Signal aus, das genutzt werden kann, um Abschnitte zu markieren, die nicht den Spezifikationen entsprechen, oder um eine automatische Trenn- oder Sortiereinrichtung anzusteuern. So entlaste ProfilControl den Menschen von der monotonen visuellen Kontrolle und vom aufwändigen Sortieren der Profile nach "gut-schlecht". Im Messbereich wird die Oberfläche der Profile von einem LED-Lichtring aus allen Richtungen gleichmäßig beleuchtet und von sechs hoch auflösenden Zeilenkameras aufgenommen, die im Abstand von jeweils 60° um den Umfang des Profils verteilt sind. Mit den sechs Zeilenkameras, die über jeweils 2.500 Pixel verfügen, erkennt das System Oberflächendefekte ab einer Größe von 50 µm.

"Flock Detection" nutzt alle Vorteile der ProfilControl-Systeme, so beispielsweise die automatische Kamerapositionierung (Automatic Head Positioning – AHP). Sie verfährt beim Wechsel der Profile die Kameras automatisch auf die Position, die für das jeweilige Profil optimal geeignet ist. So sei gewährleistet, dass die Oberfläche auch bei komplexen Profilformen vollständig erfasst wird. Mit AHP habe Pixargus die Bedienung des Systems weiter vereinfacht und eliminiere so Fehlerquellen: Es entlaste den Maschinenführer von der Arbeit, die Kameras beim Wechsel der Profilform neu einzustellen. Gleichzeitig stelle es sicher, dass die Systemeinstellung immer reproduzierbar ist.

Weitere Informationen: www.pixargus.de

K 2013, 16.-23.10.2013, Düsseldorf, Halle 11, Stand E14

Pixargus GmbH, Würselen
