Sepro Robotique: Größter Auftritt zur K 2013 - 22 Robot-Systeme zeigen die gesamte Breite des „Free Choice“-Konzepts

Mit insgesamt 22 Robot-Systemen auf dem eigenen Messestand sowie auf weiteren Ständen von sechs Kooperationspartnern möchte Sepro Robotique auf der K 2013 verdeutlichen, dass kein anderes Unternehmen weltweit eine solche technische Bandbreite und Auswahl im Bereich Spritzgießautomation bietet.

„Wenn wir über ‚Your free choice in Robots’ sprechen,” erklärt Jean-Michel Renaudeau, Geschäftsführer des in La Roche sur Yon, Frankreich, beheimateten Unternehmens, „dann möchten wir damit allen potenziellen Kunden zeigen, dass Sepro universelle Möglichkeiten hat, ihre Aufgabenstellungen zu lösen. Egal, um welche Applikation es sich handelt, wo auf der Welt diese Kunden ihren Standort haben oder welche Produktionsparameter dort jeweils vorliegen. Wir sind ein weltweit agierendes Unternehmen mit umfangreichen Engineering- und Produktionskapazitäten, starken Technik- und Marketing-Partnerschaften, einem unübertroffenen Service sowie einem sehr breiten Programmangebot. Deshalb wollen wir in allen unseren Märkten auch die Nummer Eins im Bereich Robot-Systemlieferant werden.”

Nach vielen Jahren in Halle 10 auf der K wird Sepro in diesem Jahr in Halle 12, Stand A49 zu finden sein. In dieser Halle sei das Platzangebot größer und auf dem neuen, 255 Quadratmeter großen Messestand soll damit die größte Produktvorstellung von Sepro gezeigt werden, die es weltweit je zu einem solchen Anlass gegeben habe.

5X-Line und 6X-Visual-Roboter in einer Automationszelle

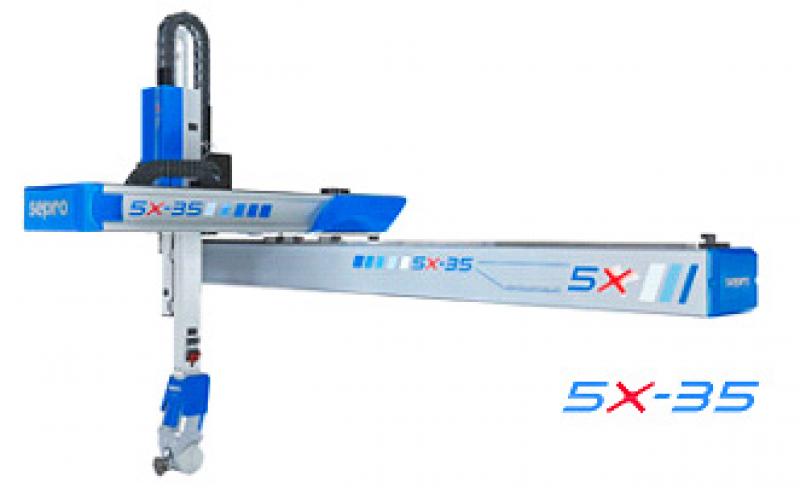

Sepro 5x-35

Zwei 6-Achs-Knickarm-Roboter werden in dieser Zelle zusammen mit einem 5-Achs-Portal-Roboter an einem spielerischen Beispiel zeigen, wie solche Systeme harmonisch zusammenarbeiten können. Zur Aufführung kommt ein unterhaltsames „Automationsballett“. Entwickelt wurde diese Anlage von Sepro und Kooperationspartner Stäubli Robotics. Diese beiden Roboterreihen zielen auf Spritzgießapplikationen, die ein komplexes Teilehandling erfordern. Die 5-achsige 5X-Line basiert auf der hoch präzisen 3-Achs-Portal-Roboterreihe von Sepro, die mit einer 2-Achs-Servo-Drehhandachse von Stäubli kombiniert arbeitet. Die beiden zusätzlichen, kompakten Servo-Rotationsbewegungen machen es laut Anbieter leicht, auch komplexe Handlingabläufe wie etwa Einlegevorgänge, schwierige Entnahmewege im Werkzeug oder aufwändige Bewegungen für nachgeordnete Verarbeitungsschritte auszuführen.

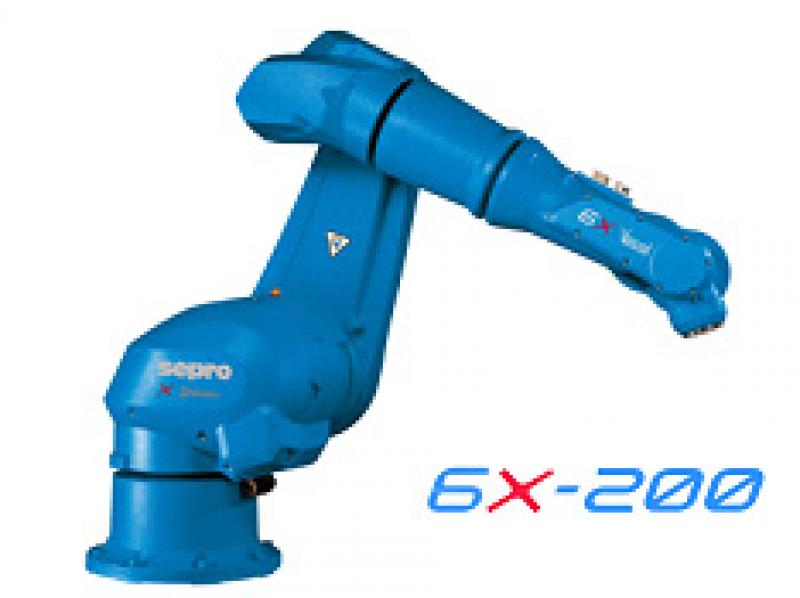

Sepro 6X-200

Die 6X-Visual-Roboter bringen einen 6-Achs-Knickarm-Roboter von Stäubli mit der leicht zu bedienenden Sepro Visual 3-Steuerung zusammen. Das ergebe eine perfekt auf die Anforderungen im Spritzgießbereich zugeschnittene Automationslösung. Lieferbar sind fünf verschiedene Modelle, die an Spritzgießmaschinen im Schließkraftbereich zwischen 200 und 40.000 kN einsetzbar sind.

Mehrkomponenten-Spritzgießen und Inmould-Decoration (IMD) mit dem Multi-Inject 20 auf einer Sumitomo-Demag-Spritzgießmaschine
Die vertikale Spritzeinheit auf einer Zwei-Komponenten-Spritzgießmaschine stört nicht selten die Bewegungsabläufe eines Standard-Linear-Roboters. Hier zeigt der zur K 2013 weltweit erstmals präsentierte Multi-Inject 20-Roboter von Sepro einen laut Sepro neuen Lösungsansatz. Das speziell ausgelegte Robot-System soll auf einer Sumitomo-Demag-Maschine mit einer Schließkraft von 2.100 kN laufen, die in einem 2-Kavitäten-Drehwerkzeug auf zwei Stationen Eiskratzer mit weichen, griffsympathischen Soft-Touch-Bereichen herstellt. Das neue Robot-System übernimmt ein Deko-Etikett aus einer Bestückungseinheit und platziert es in der ersten Kavität auf den Vorspritzling des Eiskratzers, bevor die Form geschlossen und in die Position zum Fertigspritzen mit der Weichkomponente gebracht wird. Danach entnimmt das Handling das fertige Produkt aus dem Werkzeug und legt es auf einem Förderband ab.

Insert-Moulding auf Arburg-Allrounder mit 600 kN Schließkraft

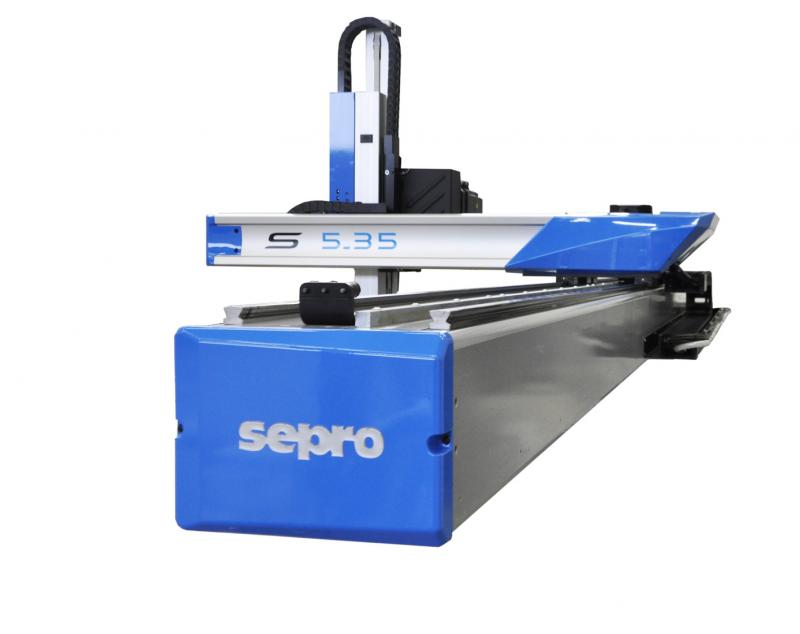

Sepro S5-35

Der 600 kN-Allrounder ist mit einem S5-15-Roboter ausgerüstet, dem kleinsten Modell der Hochleistungs-3-Achs-Servo-Handlingreihe von Sepro. Diese Line sei besonders für mehrachsige, und/oder multifunktionale Bewegungsabläufe geeignet. Die gezeigte Achsenkonfiguration erlaubt die horizontale Bewegung der Entnahmeachse parallel zur Spritzeinheit. Diese Anlage produziert ein Spielzeugauto mit Kunststoffrädern auf Metallachsen. Der Zyklus beginnt mit der Aufnahme dieser Achsen von einer Zuführung und deren exakter Positionierung im Werkzeug. Danach werden die Räder an die Achsen gespritzt, die Karosserie entsteht simultan dazu in einer anderen Kavität der Form. Nach Beendigung des Spritzvorgangs entnimmt der Roboter alle Komponenten aus dem Werkzeug, legt das Achsenpaar für den folgenden Zyklus ein und bewegt die Fertigteile danach aus dem Werkzeugbereich. Die Räder-Achsen-Kombinationen werden in einem Montagegestell am Ende der Spritzgießmaschine abgelegt und nachfolgend die Karosserie auf diese Achsen aufgeclipst. Danach nimmt der Roboter das fertige Spielzeugauto erneut auf, stellt es auf einem Transportband ab und der Zyklus beginnt von neuem.

Andere Bereiche auf dem Messestand von Sepro werden die Success-Roboterreihe in Aktion zeigen. Dabei handelt es sich um vollständig servoelektrische Anlagen für den universellen Einsatz. Die Basis für diese Handlings bildet die S-Plattformtechnologie, die auch in der Hochleistungs-Baureihe S5 Verwendung findet. Die Success-Roboter seien dabei im Vergleich mit ähnlichen Systemen in der Lage, schnellere Bewegungen auszuführen und schwerere, größere Komponenten zu bewegen.

Roboter-Steuerungen Touch 2, Visual 2 und Visual 3

Steuerung Visual 3

Die Sepro-Roboter-Steuerungen Touch 2, Visual 2 und Visual 3 werden als Einzelsysteme auf der Messe zu sehen sein, an denen die Besucher sich anschauen können, wie einfach die Programmierung der Robot-Systeme erfolgen könne. Bei der Visual 3-Steuerung kommt die gleiche Steuerungsoberfläche wie bei allen anderen Sepro-Steuerungen zum Einsatz, was die einfache und schnelle Programmierung auch auf die Roboter der 6X-Visual-Baureihe ausdehne. Eine Präsentation wird eine aktuelle Technologie mit neuen Features zeigen, mit der die Programmierung der 6-Achs-Knickarm-Roboter noch einfacher werde.

Servoelektrisch arbeitender S3-Angusspicker

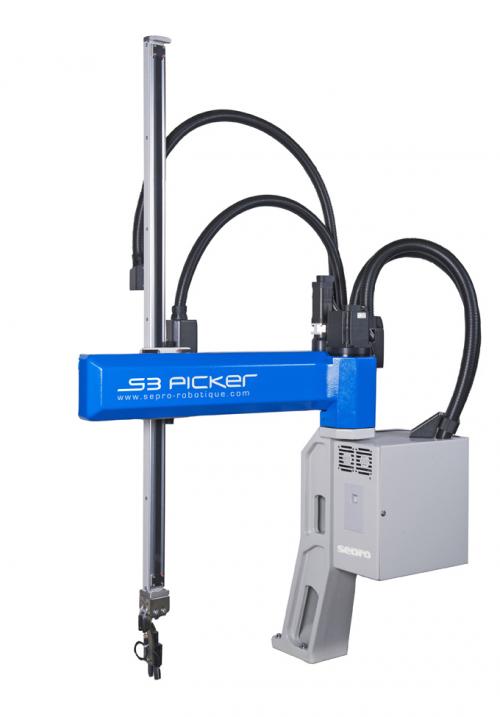

Sepro S3PickerMedRez

Abgerundet wird der Messe-Überblick durch die Vorführung des komplett servoelektrisch arbeitenden S3-Angusspickers, der erstmals während der Fakuma 2012 live zu sehen war.

Roboter im Einsatz bei Spritzgießmaschinen-Herstellern
Sumitomo-Demag wird auf dem Messestand in Halle 15, D22, allein vier weitere Sepro-Roboter bei der Arbeit zeigen. Dazu gehört auch das Inmould-Labelling-System an einer Spritzgießmaschine 280. Sepro hat diese IML-Anlage gemeinsam mit Kooperationspartner und IML-Spezialist Machines Pagès entwickelt. Beide Unternehmen arbeiten bereits seit 25 Jahren zusammen. Die Konfiguration, die zur K 2013 vorgestellt wird, ist rund um einen seitlich eingreifenden Sepro-Roboter sowie die modularen Etiketten-Automaten von Machines Pagès aufgebaut. Des weiteren wird ein 6X-60-Visual-Knickarm-Roboter an einer 500kN-Spritzgießmaschine arbeiten. Ein unter der Sumitomo-Demag-Bezeichnung SDR 11S vorgestellter Roboter der Sepro Success-Baureihe wurde speziell auf die Integration in die Maschinensteuerung von Sumitomo-Demag hin optimiert. Auch ein SDR S5-25, montiert auf einer Spritzgießmaschine mit 1.800 kN Schließkraft, wird zu sehen sein.

Zwei weitere Sepro-Roboter werden bei Haitian Plastics Machinery in Halle 15, A41, ausgestellt. Ein Succes 11 wird an einer 1.200kN-Spritzgießmaschine arbeiten, das größte Modell der S5-Line und ein S5-35, an einer Maschine mit 5.500 kN Schließkraft.

Bei Romi-Sandretto in Halle 15, D 40, schließlich wird ein Success 22 an einer 3.000 kN-Maschine in Betrieb zu sehen sein, integriert in einem 12s-Zyklus.

Andere Maschinenhersteller, die ebenfalls Sepro-Roboter einsetzen:

Billion in Halle 15, B24: Hier läuft ein 5X-25 an einer 1.500 kN-Maschine sowie ein weiteres Success 11 an eine Maschine mit 1.000 kN Schließkraft.
JSW Windsor in Halle 13, B41: An deren 1.400 kN-Spritzgießmaschine kommt ein neuer 5Zwei-Arm-11-Roboter zusammen mit einem Drei-Platten-Werkzeug zum Einsatz.

Auch bei Stäubli in Halle 11, H11, wird die Kooperation mit Sepro greifbar, und zwar durch die Demonstration der Sepro Visual 3-Steuerung zusammen mit einem 6-Achs-Knickarm-Roboter.

Weitere Informationen: www.sepro-robotique.com

K 2013, 16.-23.10.2013, Düsseldorf, Halle 12, Stand A49

Sepro Robotique GmbH, Dietzenbach
