battenfeld-cincinnati: Automatisierte Wanddickenverstellung mit Kugelgelenken

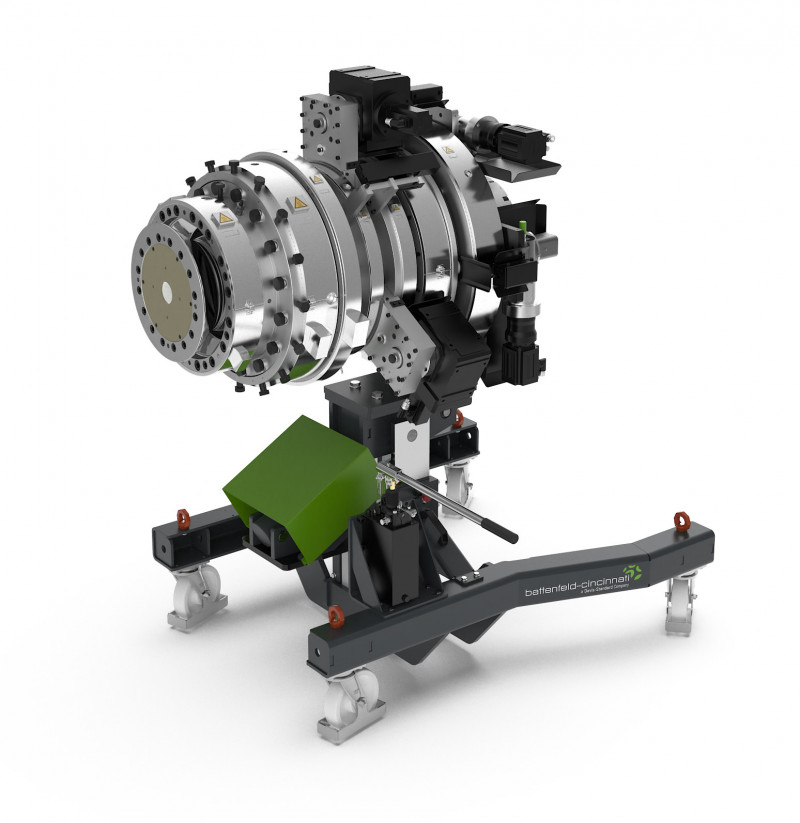

Drei-Schicht-Rohrkopf Helix II 400 mit elektromechanischer Rohrzentrierung - (Bild: battenfeld-cincinnati).

Intelligent Operating Adjustment, kurz IOA, heißt die Lösung von battenfeld-cincinnati, welche die Herstellung maßhaltiger Rohre in kurzer Zeit ohne manuellen Aufwand möglich machen soll. Der Drei-Schicht-Rohrkopf helix II 400-3 VSI TZ IOA mit elektromechanischer Rohrzentrierung, bei dem erstmalig ein Kugelgelenk für die Verstellung des Rohrspaltes eingesetzt wird, bildet eines der Highlights auf dem diesjährigen Messestand auf der K 2025.

Die Zentrierung des Rohrkopfs erfolgt üblicherweise über manuelle Stellschrauben am Rohrspalt und kann so in hohem Maße vom Erfahrungsschatz und Fingerspitzengefühl des Maschinenbedieners abhängen. Heinrich Dohmann, Director Mechanical Engineering: "Mit der bereits zum Patent angemeldeten Technologie IOA erreicht jeder Bediener ab sofort die definierten Einstellungen per Knopfdruck. Dies optimiert die Endproduktqualität und spart Material. Der Zeitaufwand für das Vornehmen der Einstellungen sowie der Materialausschuss beim Anfahren werden erheblich reduziert. Durch die geringere Wanddickentoleranz sind zusätzlich jährliche Rohstoffeinsparungen in 6-stelliger Höhe möglich."

Wanddickenmessgeräte, die mit frequenzgeregelten Radarwellen bereits direkt nach dem Anfahren über den Rohrumfang permanent verlässliche Wanddickenwerte über 360° liefern sollen, stellen die Eingangsgröße für die automatische Zentrierung zur Verfügung. Einmal eingestellte Parameter werden abgespeichert und bei Bedarf, beispielsweise einem Dimensionswechsel, wieder abgerufen. Frühere Projekte sollen somit jederzeit reproduzierbar sein, die Wandstärkenverteilung des Rohres kann permanent optimiert werden.

Erstmals nutzt battenfeld-cincinnati in der neuen helix Variante eine Kippfunktion über ein Kugelgelenk. Mit dessen Hilfe wird der Düsenbereich des Rohrwerkzeuges leicht geneigt, um auf diese Weise eine optimale Zentrierung zu erzielen. Im Gegensatz zur händischen Verstellung einer Schraube am Rohrspalt, die zu einer Stufe im Fließkanal führt, in der sich Schmelze absetzt, gibt es jetzt einen fließenden Übergang. Schmelze-Verbrennungen sollen so ausgeschlossen und schnellere Farbwechsel garantiert werden können. Ein weiteren Vorteil der automatisierten Zentrierung ist laut battenfeld-cincinnati, dass sich bei Verstellung eines Kugelgelenks die übrigen automatisch anpassen und keine weiteren iterativen Schritte erforderlich sind.

IOA kann in bestehende helix Rohrwerkzeuge nachgerüstet werden. Das intelligente System eigne sich nicht nur für herkömmliche Linien, sondern mache auch in Fast Dimension Change-Linien, die einen Dimensionswechsel im laufenden Betrieb erlauben, Sinn. Heinrich Dohmann: "Durch Installation von IOA in eine FDC-Linie macht der Rohrhersteller einen großen Schritt in Richtung Vollautomatisierung seiner Anlage."

K 2025, 08.-15. Oktober 2025, Düsseldorf, Halle 16, Stand B19

Weitere Informationen: www.battenfeld-cincinnati.com

BC Extrusion Holding GmbH, Bad Oeynhausen
